發布日期：2022-12-29 07:42 瀏覽次數：
本標準規定了便攜式寬帶應急通信系統的總體技術要求，包括應用場景、系統架構及基本要求、應用層要求、傳輸層要求、終端及接入層要求、動力層要求，以及測試方法。
本標準適用于便攜式寬帶應急通信系統。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.10-2019 環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）
GB/T 4798.7-2007 電工電子產品應用環境條件 第7部分：攜帶和非固定使用
GB/T 31263-2014 Ku頻段便攜式衛星通信地球站通用技術要求
下列術語和定義適用于本文件。
3.1
便攜式寬帶應急通信系統 portable broadband emergency communication system
通過無線寬帶相關技術實現應急通信的可便攜系統，包括設備和終端，設備分為背負式設備和非背負式設備。
下列縮略語適用于本文件。
IP：互聯網協議（Internet Protocol）
GPS：全球定位系統（Global Positioning System）
MIMO：多輸入多輸出（Multiple Input Multiple Output）
MTBF：平均故障間隔時間（Mean Time Between Failure）
MTTR：平均修復時間（Mean Time to Repair）
PTT：一鍵通（Push to Talk）
WLAN：無線局域網（Wireless Local Area Network）
5.1 應用場景
便攜式寬帶應急通信系統應用于如下四類場景：
a）自然災害：主要包括水旱災害、氣象災害、地震災害、地質災害、海洋災害、生物災害和森林草原火災等；
b) 事故災難：主要包括工礦商貿等企業的各類安全事故、交通運輸事故、公共設施和設備事故、環境污染和生態破壞事件等；
c) 公共衛生事件：主要包括傳染病疫情、群體性不明原因疾病、食品安全和職業危害、動物疫情，以及其他嚴重影響公眾健康和生命安全的事件；
d）社會安全事件：主要包括恐怖襲擊事件、經濟安全事件和涉外突發事件等。
5.2 系統架構及基本要求
5.2.1 系統架構

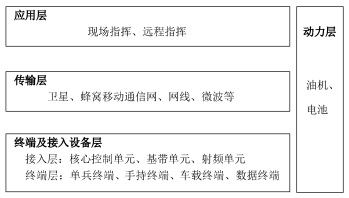

便攜式寬帶應急通信系統架構分為四層，包括應用層、傳輸層、終端及接入設備層、動力層，系統架構圖見圖1。
圖1 系統架構圖
5.2.2 總體要求
便攜式寬帶應急通信系統具備如下總體要求：
a）系統應包含應用層設備、傳輸設備、終端及接入層設備、動力設備及其他配套設備；
b）系統應小型化、輕量化、低功耗；
c）系統應為模塊化設備，各模塊應單人可攜行、可車載；
d）系統應在現場快速搭建和實現應用；
e）系統軟硬件穩定性好，應在各種惡劣環境下長時間工作。
5.2.3 功能要求
便攜式寬帶應急通信系統具備如下功能要求：
a）系統應支持語音、視頻、數據、定位功能，實現實時指揮、集群、調度、協同通信；
b）系統應具備組網能力，擴大應急現場覆蓋范圍；
c) 系統應支持友好的人機接口，操作簡便，啟動過程無需手動配置，調度臺支持圖形化界面；
d) 應支持終端和系統的鑒權；
e) 系統宜支持空口加密和端到端加密；
f) 系統應支持與其他系統（如公眾電信網、專網、業務應用系統等）交互。
5.2.4 性能要求
便攜式寬帶應急通信系統具備如下性能要求：
a) 系統啟動時間應不超過10min（即系統通電到終端接入的時間）；
b) 非背負式設備的單模塊質量應小于40kg，非背負式設備的電池可為單模塊；
c）背負式設備應含電池，且質量應小于20kg；
d) 系統應至少支持接入128個激活用戶；
e) 系統回傳帶寬應至少支持雙向2 Mbit/s。
5.2.5 可靠性要求
便攜式寬帶應急通信系統應滿足如下可靠性要求：
a）支持MTBF大于5000h；
b）支持MTTR小于1h。
5.2.6 環境適應性要求
便攜式寬帶應急通信系統具備如下環境適應性要求：
a）系統應具備故障弱化和抗毀能力；
b) 系統在規定的工作溫度范圍內工作時，應滿足性能要求和可靠性要求，性能要求見5.2.4，可靠性要求見5.2.5；系統在規定的存儲溫度范圍內存儲時，不應發生裂痕、老化或其他損壞；當系統恢復到工作溫度范圍時，系統設備應能正常工作，性能不應下降；
c) 系統不同擋次的工作溫度和存儲溫度要求見表1；
表1 環境溫度
工作溫度／℃ | 存儲溫度／℃ | ||
低溫 | 高溫 | 低溫 | 高溫 |
-45,-40,-35,-30, -25,-10 | 40,45,50,55,60 | -55,-50,-45,-40 | 60,65,70 |
注：具體溫度等級由產品說明書或合同選定。 | |||
d) 系統應至少支持大氣壓范圍為70kPa～106kPa，宜支持在高海拔、低氣壓地區正常工作，例如，系統在海拔高度約為5000m、大氣壓力為53.5kPa時能正常工作；
e) 天線支架在工作狀態時應支持8級及以內風力；
f) 系統防護等級需滿足IP54的要求，或通過增加配套措施，滿足等同IP54相關環境要求；
g) 系統振動要求見GB/T 4798.7-2007中7M1等級以上；
h) 應具備防雷接地功能。
5.2.7 電氣指標要求
便攜式寬帶應急通信系統具備如下電氣指標要求：
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
