本文件規定了應急物資中搜救設備的數據模型和數據元及數據元值域代碼表。
本文件適用于應急物資搜救設備信息的采集、處理、交換和共享。
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 18030 信息技術 中文編碼字符集
GB/T 18391.1-2009 信息技術 元數據注冊系統（MDR） 第1部分：框架
GB/T 37948-2019 軍民通用資源 數據元編制要求
GB/T 38565-2020 應急物資分類及編碼
GB/T 18391.1-2009和GB/T 38565-2020界定的以及下列術語和定義適用于本文件。
3.1
應急物資 emergency supplies
為應對嚴重自然災害、事故災難、公共衛生事件和社會安全事件等突發公共事件應急全過程中所必需的物資保障。
［來源：GB/T 38565-2020,3.1］
3.2
數據模型 data model
數據的圖形或文字表示，指明其特征、結構和相互間的關系。
［來源：GB/T 18391.1-2009,3.2.7］
3.3
數據元 data element
由一組屬性規定其定義、標識、表示和允許值的數據單元。
［來源：GB/T 18391.1-2009,3.3.8］
4.1 組成結構圖
根據GB/T 38565-2020給出的搜救設備的總體范圍和小類類目，以及搜救設備的產品特征參數和應用場景，確定了各類搜救設備的數據模型，包括搜索設備的偵檢設備和生命探測設備數據模型以及救援設備的破拆工具、降落與登乘/登高和移除設備、救撈設備和頂撐設備的數據模型，組成結構見圖1。

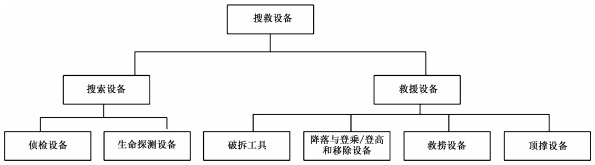

圖1 搜救設備數據模型組成結構圖
4.2 數據模型索引表
數據模型索引表描述說明：
a）模型編號唯一，由國家物品編碼管理機構或授權單位賦予；
b）模型編號應采用8位數字字母混合編碼，格式為字母“YJSJ”加4位數字；
c）模型名稱應使用中文，可包含國際通用的外文單詞或縮略語：
d）模型描述應完整、準確說明數據模型的用途、適用范圍等內容并使其區別于其他數據模型。 注：“YJSJ”即應急搜救拼音首字母。
搜救設備數據模型索引表見表1。
表1 搜救設備數據模型索引表
序號 | 模型編號 | 模型名稱 | 模型描述 |
1 | YJSJ0001 | 偵檢設備 | 用于描述漏電檢測儀、可燃性氣體檢測儀、有毒氣體檢測儀、氧氣檢測儀和多功能氣體檢測儀等偵檢設備屬性的模型。 |
2 | YJSJ0002 | 生命探測設備 | 用于描述音/視頻生命探測儀、電磁波生命探測儀、光學生命探測儀、敏銳氣體生命探測儀和紅外熱成像生命探測儀等生命探測設備屬性的模型。 |
3 | YJSJ0003 | 破拆工具 | 用于描述手動破拆工具、電動破拆工具、內燃破拆工具、液壓破拆工具、氣動破拆工具、彈能破拆工具和爆破器材等破拆工具屬性的模型。 |
4 | YJSJ0004 | 降落與登乘/登高和移除設備 | 用于描述救生緩降器、救生氣墊、救生網、救生吊具、救援梯、牽拉器、起重器、搬運器和救援掘進機等降落與登乘/登高和移除設備屬性的模型。 |
5 | YJSJ0005 | 救撈設備 | 用于描述潛水減壓艙、救生浮具類和救援掘徑設備等救撈設備屬性的模型。 |
6 | YJSJ0006 | 頂撐設備 | 用于描述液壓撐桿、氣動頂升設備和撐桿等頂撐設備屬性的模型。 |
4.3 搜救設備數據模型
4.3.1 總則
數據模型由實體數據元表描述，包括數據元標識符、數據元名稱、約束/條件。數據元標識符描述見5.1.2，數據元名稱描述見5.1.3，約束/條件分為“A”和“B”，其的“A”代表實體包含該數據元，“B”代表實體包含該數據元，且該數據元取值不能為空。
4.3.2 偵檢設備數據模型
偵檢設備數據模型的實體數據元表見表2。
表2 偵檢設備數據模型實體數據元表
數據元標識符 | 數據元名稱 | 約束/條件 |
W100000001 | 基準名稱 | B |
W100000002 | 品種名稱 | B |
W100000003 | 產品名稱 | B |
W100000004 | 產品標識編碼類型及代碼 | B |
W100000005 | 產品規范/標準 | B |
W100000006 | 產品批準號 | A |
W100000007 | 型號 | A |
W100000011 | 重量 | B |
W100000012 | 單位包裝中物品數量 | A |
W100000013 | 部件及數量 | B |
W100000014 | 貯存期限 | A |
W100000015 | 貯存溫度范圍 | V |
W100000016 | 貯存防護要求 | A |
W100000102 | 作業能力 | B |
W100000201 | 電壓和電流類型 | A |
W100000202 | 額定電壓 | B |
W100000203 | 額定電流 | B |
W100000204 | 額定功率 | B |
W100000109 | 特殊裝卸屬性 | A |
W100000205 | 探測類型 | B |
W100000206 | 探測區域 | A |
W100000207 | 探測距離 | A |
W100000208 | 探測精度 | A |
