本標準規定了室內消火栓的定義、型式、型號編制、基本參數、要求、試驗方法、檢驗規則、使用說明書編寫要求、標志、包裝、運輸和貯存。
本標準適用于室內消火栓。
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 191 包裝儲運圖示標志（GB/T 191-2000，eqv ISO 780：1997）
GB/T 228 金屬材料 室溫拉伸試驗方法（GB/T 228-2002，eqv ISO 6892：1998）
GB/T 1176 鑄造銅合金技術條件（GB/T 1176-1987．neq ISO 1338：1977）
GB/T 1804 一般公差 未注公差的線性和角度尺寸的公差（GB/T 1804--2000，eqv ISO 2768-1：1989)
GB 3265 內扣式消防接口
GB/T 4423 銅及銅合金拉制棒（GB/T 4423-1992，neq ISO 1637,1987）
GB/T 9439 灰鑄鐵件
GB 9969.1 工業產品使用說明書 總則
JB/T 1692 傘型手輪
下列術語和定義適用于本標準。
3.1
旋轉型室內消火栓 rotatable indoor fire hydrant
栓體可相對于與進水管路連接的底座水平360°旋轉的室內消火栓。
3.2
減壓型室內消火栓 pressure reducing indoor fire hydrant
通過設置在栓內或栓體進、出水口的節流裝置，實現降低栓后出口壓力的室內消火栓。
3.3
旋轉減壓型室內消火栓 rotatable pressure reducing indoor fire hydrant
同時具有旋轉室內消火栓和減壓室內消火栓功能的室內消火栓。
3.4
減壓穩壓型室內消火栓 pressure reducing-stabilized pressure indoor fire hydrant
在栓體內或栓體進、出水口設置自動節流裝置，依靠介質本身的能量，改變節流裝置的節流面積，將規定范圍內的進水口壓力減至某一需要的出水口壓力，并使出水口壓力自動保持穩定的室內消火栓。
3.5
旋轉減壓穩壓型室內消火栓 rotatable pressure reducing-stabilized pressure indoor fire hydrant 同時具有旋轉室內消火栓和減壓穩壓室內消火栓功能的室內消火栓。
4.1 型式
4.1.1 按出水口型式可分為：
a）單出口室內消火栓；
b）雙出口室內消火栓。
4.1.2 按栓閥數量可分為：
a）單栓閥（以下稱單閥）室內消火栓：
b）雙栓閥（以下稱雙閥）室內消火栓。
4.1.3 按結構型式可分為：
a）直角出口型室內消火栓：
b）45°出口型室內消火栓：
c）旋轉型室內消火栓：
d）減壓型室內消火栓；
e）旋轉減壓型室內清火栓；
f）減壓穩壓型室內消火栓；
g) 旋轉減壓穩壓型室內消火栓。
4.2 型號編制
4.2.1 型號

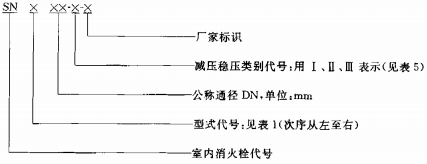

室內消火栓型號按下列規定編制。
表1 型式代號
型式 | 出口數量 | 栓閥數量 | 普通直角出口型 | 45出口型 | 旋轉型 | 減壓型 | 減壓穩壓型 | ||
單出口 | 雙出口 | 單國 | 雙周 | ||||||
代號 | 不標注 | S | 不標注 | S | 不標注 | A | 2 | J | W |
4.2.2 標記示例
示例1：公稱通徑為50mm的直角單閥單出口型室內消火栓型號可表示為，SN50。
示例2：公稱通徑為65mm，穩壓類別代號為I的旋轉減壓穩壓型室內消火檢型號可表示為：SNZW65-1。
4.3 基本參數
室內消火栓的基本參數見表2。
表2 基本參數
公稱通徑 DN／mm | 公稱壓力 PN／MPa | 適用介質 |
25,50,65、80 | 1.6 | 水、泡沫混合液 |
5.1 外觀質量
5.1.1 鑄件表面應無結疤、毛刺、裂紋和縮孔等缺陷。
5.1.2 鑄鐵閥體外部應涂大紅色油漆；內表面應涂防銹漆；手輪應涂黑色油漆。
5.1.3 外部漆膜應光滑、平整、色澤一致，無氣泡、流痕、皺紋等缺陷，無明顯碰、劃等現象。
5.2 材料
5.2.1 室內消火栓的閥體、閥蓋、閥瓣應用符合GB/T 9439規定的灰鑄鐵HT200或機械性能不低于HT200的其他金屬材料。
5.2.2 室內消火栓的閥座、閥桿螺母應用符合GB/T 1176規定的銅合金ZCuZn38或強度及耐腐蝕性能不低于ZCuZn38的金屬材料。
5.2.3 室內消火栓的閥桿應用符合GB/T 4423規定的鉛黃銅棒HPb59-1或力學性能、耐腐蝕性能不低于HPb59-1的其他金屬材料。
閥桿的力學性能按6.2規定的方法試驗，其抗拉強度應大于420N/mm2。
5.2.4 SNJ型、SNZJ型、SNW型、SNZW型室內消火栓的節流裝置應用符合GB/T 1176規定的鑄造銅合金或性能不低于鑄造鋼合金的其他金屬材料。
5.2.5 SNJ型、SNZJ型、SNW型、SNZW型室內消火栓的彈簧應用抗腐蝕或經過防腐處理的材料。
5.3 基本尺寸與公差
室內消火栓的基本尺寸應符合表3的規定。其公差應符合GB/T 1804 v級的規定。
表3 基本尺寸
公稱通徑 DN/mm | 型號 | 進水口 | 基本尺寸／mm | |||
管螺紋 | 螺紋深度 | 關閉后高度≤ | 出水口中心高度 | 閥桿中心距接 口外沿距離≤ | ||
25 | SN25 | Rp 1 | 18 | 135 | 48 | 82 |
50 | SN50 | Rp 2 | 22 | 185 | 65 | 110 |
OSZNS | 205 | 65~71 | ||||
SNS50 | Rp 2% | 25 | 205 | 71 | 120 | |
SNSS50 | 230 | 100 | 112 | |||
65 | SN65 | Rp 2% | 25 | 205 | 71 | 120 |
SNZ65 | 225 | 71~100 | ||||
SNZJ65 SNZW65 | 126 | |||||
SNJ65 SNW65 | ||||||
SNS65 | Rp 3 | 75 | ||||
SNSS65 | 270 | 110 | ||||
80 | SN80 | Rp 3 | 25 | 225 | 80 | 126 |
5.4 密封件
室內消火栓的各密封部位均應配置密封件。
5.5 固定接口
固定接口應為符合GB3265規定的合格產品。
