警告：當使用符合本標準要求的試驗臺進行試驗時，暴露在火焰中的管路附件內部的工作壓力可能高于1MPa。
本標準規定了用于判斷配有彈性密封件的金屬管路附件耐火性能的試驗臺要求。
本標準適用于按照GB/T 22218/ISO 19921：2005進行試驗的試驗臺。
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 7676.1-1998 直接作用模擬指示電測量儀表及其附件 第1部分：定義和通用要求(idt IEC 60051-1:1984(97))
GB/T 19022 測量管理體系 測量過程和測量設備的要求（GB/T 19022-2003，ISO 10012：2003,IDT)
GB/T 22218 船舶與海上技術 配有彈性密封件的金屬管路附件耐火性能 試驗方法(GB/T 22218-2008,ISO 19921:2005,IDT)
下列術語和定義適用于本標準。
3.1
耐火性能 fire resistance
在標準耐火試驗中，結構、部件或構件的一部分在規定的時間內滿足穩定性、完整性、隔熱性和/或其他預期的指定功能的能力。
4.1 試驗臺的組件
試驗臺應由以下組件組成（見圖1和圖2）：
a）帶有用于連接試樣的連接裝置、燃燒器和排氣管的燃燒室（見4.2）；
b）帶有用于調節和控制試驗介質的設備的集控箱（見4.3）；
c）用于監測和記錄試驗過程的設備（見4.4）；
d）在火燒試驗后能給試樣加載技術規格書規定壓力的加壓設備（見4.5）。
1——排氣扇；
2——排氣管；
3——試樣；
4——加熱/冷卻水箱；
5——組合燃燒器；
6、7——混氣閥；
8——壓力試驗用泵。
注：
a——試樣出口處水溫；
b——試樣中心正下方火焰溫度；
c——廢氣；
d——試驗持續時間；
e——試樣進口處水溫；
f——水流量；
g——試驗期間的工作壓力；
h——燃?xì)猓?/p>
i——助燃空氣；
j——空氣。

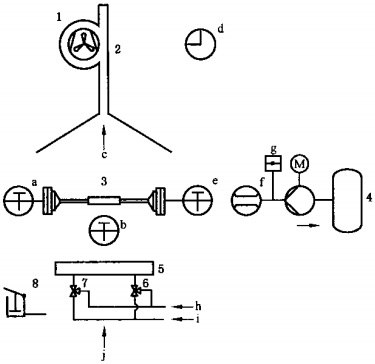

圖1 試驗臺和燃燒室示意圖
單位為毫米
1——試樣；
2——排氣管；
3——擴散器；
4——排氣扇；
5——觀察窗；
6——組合燃燒器；
7——混氣閥；
8——水滴和燃燒廢物收集盤；
9——燃燒器支架；
10——排氣擋板。
注：
a——試樣出口水溫；
b——試驗持續時間；
c——廢氣；
d——燃?xì)猓?/p>
e——助燃空氣；
f——燃燒器組合布置示例：6個燃燒器單元組成兩種不同的燃燒器組合；
g——調整火焰溫度時燃燒器組合的位置；
h——組合燃燒器的工作位置；
i——空氣；
j——試驗期間的工作壓力；
k——水流量；
1——試樣中心正下方的火焰溫度；
m——試樣進口水溫。

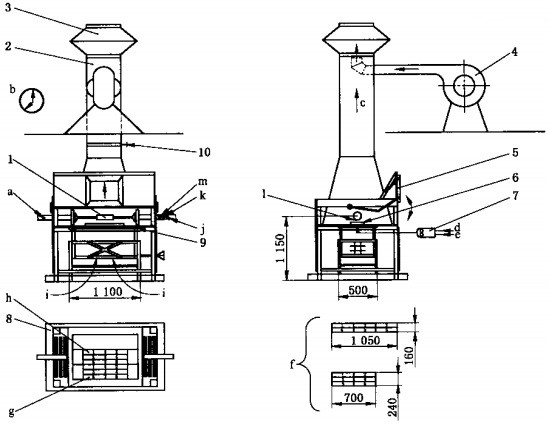

圖2 燃燒室示例
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
