當前位置：主頁 > 消防資訊 > 消防標準

GB 14907-2018 鋼結(jié)構防火涂料

發(fā)表時間：2022-11-06
來源：共立消防
人氣：

1 范圍

本標準規(guī)定了鋼結(jié)構防火涂料的術語和定義、分類和型號、技術要求、試驗方法、檢驗規(guī)則及標志、包裝、運輸和貯存。

本標準適用于建（構）筑物鋼結(jié)構表面使用的各類鋼結(jié)構防火涂料。

2 規(guī)范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 191 包裝儲運圖示標志

GB/T 706-2016 熱軋型鋼

GB/T 1728-1979 漆膜、膩子膜干燥時間測定法

GB/T 3186-2006 色漆、清漆和色漆與清漆用原材料取樣

GB/T 6388 運輸包裝收發(fā)貨標志

GB/T 9779-2015 復層建筑涂料

GB/T 9978.1-2008 建筑構件耐火試驗方法第1部分：通用要求

GB/T 9978.6 建筑構件耐火試驗方法第6部分：梁的特殊要求

GB/T 11263-2017 熱軋H型鋼和剖分T型鋼

GB/T 14522-2008 機械工業(yè)產(chǎn)品用塑料、涂料、橡膠材料人工氣候老化試驗方法熒光紫外燈

GB 15930-2007 建筑通風和排煙系統(tǒng)用防火閥門

GB 50017-2003 鋼結(jié)構設計規(guī)范

GA/T 714-2007 構件用防火保護材料快速升溫耐火試驗方法

3 術語和定義

下列術語和定義適用于本文件。

3.1

鋼結(jié)構防火涂料 fire resistive coating for steel structure

施涂于建（構）筑物鋼結(jié)構表面，能形成耐火隔熱保護層以提高鋼結(jié)構耐火極限的涂料。

3.2

截面系數(shù) section factor

無保護鋼構件每單位長度外表面面積與單位長度對應體積的比值。

4 分類和型號

4.1 分類

4.1.1 按火災防護對象分為：

a) 普通鋼結(jié)構防火涂料：用于普通工業(yè)與民用建（構）筑物鋼結(jié)構表面的防火涂料；

b）特種鋼結(jié)構防火涂料：用于特殊建（構）筑物（如石油化工設施、變配電站等）鋼結(jié)構表面的防火涂料。

4.1.2 按使用場所分為：

a）室內(nèi)鋼結(jié)構防火涂料：用于建筑物室內(nèi)或隱蔽工程的鋼結(jié)構表面的防火涂料；

b）室外鋼結(jié)構防火涂料：用于建筑物室外或露天工程的鋼結(jié)構表面的防火涂料。

4.1.3 按分散介質(zhì)分為：

a）水基性鋼結(jié)構防火涂料：以水作為分散介質(zhì)的鋼結(jié)構防火涂料；

b）溶劑性鋼結(jié)構防火涂料：以有機溶劑作為分散介質(zhì)的鋼結(jié)構防火涂料。

4.1.4 按防火機理分為：

a）膨脹型鋼結(jié)構防火涂料：涂層在高溫時膨脹發(fā)泡，形成耐火隔熱保護層的鋼結(jié)構防火涂料；

b）非膨脹型鋼結(jié)構防火涂料：涂層在高溫時不膨脹發(fā)泡，其自身成為耐火隔熱保護層的鋼結(jié)構防火涂料。

4.2 耐火性能分級

4.2.1 鋼結(jié)構防火涂料的耐火極限分為：0.50 h、1.00h、1.50 h、2.00h、2.50h和3.00h。

4.2.2 鋼結(jié)構防火涂料耐火性能分級代號見表1。

表1 耐火性能分級代號

耐火極限（F，） h	耐火性能分級代號
耐火極限（F，） h	普通鋼結(jié)構防火涂料	特種鋼結(jié)構防火涂料
0.50≤F,<1.00	F,0.50	F,0.50
1.00≤F,<1.50	F,1.00	F,1.00
1.50≤F,<2.00	F,1.50	F,1.50
2.00≤F,<2.50	F,2.00	F,2.00
2.50≤F,<3.00	F,2.50	F,2.50
F,≥3.00	F,3.00	F,3.00
注：F，采用建筑纖維類火災升溫試驗條件；F，采用烴類（HC）火災升溫試驗條件。

4.3 型號

鋼結(jié)構防火涂料的產(chǎn)品代號以字母GT表示；鋼結(jié)構防火涂料的相關特征代號為：使用場所特征代號N和W分別代表室內(nèi)和室外，分散介質(zhì)特征代號S和R分別代表水基性和溶劑性，防火機理特征代號P和F分別代表膨脹型和非膨脹型；主參數(shù)代號以表1中的耐火性能分級代號表示。

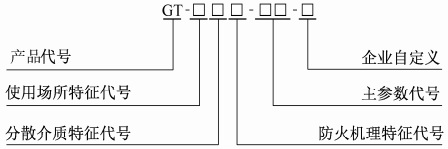

鋼結(jié)構防火涂料的型號編制方法如下：


示例1：

GT-NRP-F，1.50-A，表示室內(nèi)用溶劑性膨脹型普通鋼結(jié)構防火涂料，耐火性能為F，1.50，自定義代號為A。

示例2：

GT-WSF-F，2.00-B，表示室外用水基性非膨脹型特種鋼結(jié)構防火涂料，耐火性能為F，2.00，自定義代號為B。

5 技術要求

5.1 一般要求

5.1.1 用于生產(chǎn)鋼結(jié)構防火涂料的原材料應符合國家環(huán)境保護和安全衛(wèi)生相關法律法規(guī)的規(guī)定。

5.1.2 鋼結(jié)構防火涂料應能采用規(guī)定的分散介質(zhì)進行調(diào)和、稀釋。

5.1.3 鋼結(jié)構防火涂料應能采用噴涂、抹涂、刷涂、輥涂、刮涂等方法中的一種或多種方法施工，并能在正常的自然環(huán)境條件下干燥固化，涂層實干后不應有刺激性氣味。

5.1.4 復層涂料應相互配套，底層涂料應能同防銹漆配合使用，或者底層涂料自身具有防銹性能。

5.1.5 膨脹型鋼結(jié)構防火涂料的涂層厚度不應小于1.5mm，非膨脹型鋼結(jié)構防火涂料的涂層厚度不應小于15mm。

5.2 性能要求

5.2.1 室內(nèi)鋼結(jié)構防火涂料的理化性能應符合表2的規(guī)定。

表2 室內(nèi)鋼結(jié)構防火涂料的理化性能

序號	理化性能項目	技術指標		缺陷類別
序號	理化性能項目	膨脹型	非膨脹型	缺陷類別
1	在容器中的狀態(tài)	經(jīng)攪拌后呈均勻細膩狀態(tài)或稠厚流體狀態(tài)，無結(jié)塊	經(jīng)攪拌后呈均勻稠厚流體狀態(tài)，無結(jié)塊	C
2	干燥時間（表干）／h	≤12	≤24	C
3	初期干燥抗裂性	不應出現(xiàn)裂紋	允許出現(xiàn)1～3條裂紋，其寬度應≤0.5mm	C
4	粘結(jié)強度／MPa	≥0.15	≥0.04	A
5	抗壓強度／MPa	-	≥0.3	C
6	干密度／（kg／m³）	-	≤500	C
7	隔熱效率偏差	±15%	±15%	-
8	pH值	≥7	≥7	C
9	耐水性	24h試驗后，涂層應無起層、發(fā)泡、脫落現(xiàn)象，且隔熱效率衰減量應≤35％	24h試驗后，涂層應無起層、發(fā)泡、脫落現(xiàn)象，且隔熱效率衰減量應≤35％	A
10	耐冷熱循環(huán)性	15次試驗后，涂層應無開裂、剝落、起泡現(xiàn)象，且隔熱效率衰減量應≤35％	15次試驗后，涂層應無開裂、剝落、起泡現(xiàn)象，且隔熱效率衰減量應≤35％	B
注1：A為致命缺陷，B為嚴重缺陷，C為輕缺陷；“一”表示無要求。注2：隔熱效率偏差只作為出廠檢驗項目。注3：pH值只適用于水基性鋼結(jié)構防火涂料。

以上為標準部分內(nèi)容，如需看標準全文，請到相關授權網(wǎng)站購買標準正版。

上一篇：GB/T 40497-2021 海上設施防火與防爆設計評估原則

下一篇：GB 36726-2018 舞臺機械剛性防火隔離幕

推薦資訊

推薦產(chǎn)品

IG541混合氣體滅火系統(tǒng)
IG541混合氣體滅火系統(tǒng)：IG-541滅火系統(tǒng)采用的IG-541混合氣體滅火劑是由大氣層中的氮氣（N2）、氬氣（Ar）和二氧化碳（CO2）三種氣體分別以52%、40%、8%的比例混合而成的一種滅火劑
二氧化碳氣體滅火系統(tǒng)
二氧化碳氣體滅火系統(tǒng)：二氧化碳氣體滅火系統(tǒng)由瓶架、滅火劑瓶組、泄漏檢測裝置、容器閥、金屬軟管、單向閥（滅火劑管）、集流管、安全泄漏裝置、選擇閥、信號反饋裝置、滅火劑輸送管、噴嘴、驅(qū)動氣體瓶組、電磁驅(qū)動
七氟丙烷滅火系統(tǒng)
七氟丙烷（HFC—227ea）滅火系統(tǒng)是一種高效能的滅火設備，其滅火劑HFC—ea是一種無色、無味、低毒性、絕緣性好、無二次污染的氣體，對大氣臭氧層的耗損潛能值（ODP）為零，是鹵代烷1211、130
手提式干粉滅火器
手提式干粉滅火器適滅火時，可手提或肩扛滅火器快速奔赴火場，在距燃燒處5米左右，放下滅火器。如在室外，應選擇在上風方向噴射。使用的干粉滅火器若是外掛式儲壓式的，操作者應一手緊握噴槍、另一手提起儲氣瓶上的

消防資訊

熱銷產(chǎn)品
