1 范圍

      GB 5135的本部分規定了自動噴水滅火系統特殊應用噴頭的分類、公稱動作溫度、顏色標志、型號規格、要求、試驗方法、檢驗規則和包裝、運輸、貯存等。

      本部分適用于公稱流量系數K161、K202、K242、K363的非倉庫型特殊應用噴頭及公稱流量系數K161、K242、K282、K363的倉庫型特殊應用噴頭。其他類型的特殊應用噴頭可參照本部分。

      本部分不適用于早期抑制快速響應（ESFR）噴頭。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 5135.1 自動噴水滅火系統 第1部分：灑水噴頭

      GB 5135.9 自動噴水滅火系統 第9部分：早期抑制快速響應（ESFR）噴頭

      GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋

      GB/T 31431-2015 滅火系統A類火試驗用標準燃燒物

3 術語和定義

      GB 5135.1界定的以及下列術語和定義適用于本文件。

3.1

      特殊應用噴頭 specific application sprinkler

      公稱流量系數K大于或等于161，具有較大水滴粒徑的標準覆蓋面積灑水噴頭。

      注：在通過標準試驗驗證后，可用于保護民用建筑高大凈空場所或倉庫。

4 分類

4.1 特殊應用噴頭（以下簡稱為“噴頭”）按使用場所分為：

      a）非倉庫型噴頭，代號為CHSA；

      b）倉庫型噴頭，代號為CMSA。

4.2 按熱敏感元件分為：

      a）易熔元件噴頭，代號為Y；

      b）玻璃球噴頭，代號為Q。

4.3 按安裝位置分為：

      a）下垂型噴頭，代號為X；

      b）直立型噴頭，代號為Z。

4.4 按靈敏度分為：

      a）快速響應噴頭，代號為K；

      b）特殊響應噴頭，代號為T；

      c）標準響應噴頭，代號省略。

5 公稱動作溫度、顏色標志和型號

5.1 公稱動作溫度、顏色標志

      噴頭的公稱動作溫度和顏色標志應符合GB5135.1的規定。

5.2 型號

5.2.1 噴頭的型號由產品代號、性能代號、公稱流量系數、公稱動作溫度、自定義代號等部分組成。

5.2.2 自定義代號由制造商規定，用于表征熱敏元件的類型、產品特殊結構等信息，由大寫英文字母、阿拉伯數字或其組合構成，字符不宜超過3個。

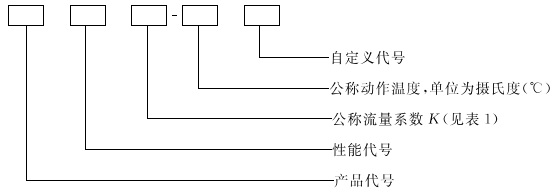

5.2.3 噴頭的型號標記如下：

      示例1：

      CHSAX 161-68℃ Q5，表示標準響應等級、下垂安裝、公稱流量系數為161，公稱動作溫度為68℃，熱敏元件為5 mm玻璃球的非倉庫型特殊應用噴頭。

      示例2：

      CMSAZ 363-74℃ Y，表示直立安裝、公稱流量系數為363，公稱動作溫度為74℃，熱敏元件為易熔合金的倉庫型特殊應用噴頭。

      注：CHSA噴頭中的快速響應等級噴頭、特殊響應等級噴頭在性能代號前分別加“K”“T”并以“-”與性能代號間隔，標準響應等級噴頭在性能代號前不加符號。

6 要求

6.1 整體要求

6.1.1 噴頭在設計和制造上應保證其不能被輕易調整、拆卸和重裝。

6.1.2 噴頭出水口的密封不應使用橡膠密封件。

6.2 接口螺紋

      噴頭的接口螺紋應符合GB/T 7306.2的規定。

6.3 外觀

6.3.1 噴頭的外表面應均勻一致，無明顯的磕碰傷痕及變形，表面涂鍍層應完整美觀。

6.3.2 噴頭在其濺水盤或噴頭體上應至少標記型號規格、制造商的名稱（代號）或商標、生產年代、認證標記（如獲得了認證）等。所有標記應為永久性標記且標志正確、清晰。

6.4 水壓密封和水壓強度

6.4.1 按7.2.1規定的方法進行試驗，噴頭在整個試驗過程中應無滲漏。

6.4.2 按7.2.2規定的方法進行試驗，噴頭應無變形或破壞。

6.5 流量系數

6.5.1 噴頭的流量系數K按式（1）計算：

      式中：

      P-噴頭入口處壓力，單位為兆帕（MPa）；

      Q-噴頭流量，單位為升每分（L/min）。

6.5.2 按7.3規定的方法進行試驗，噴頭流量系數的任一測量值和平均值均應符合表1的規定。

表1 流量系數范圍

6.6 布水

6.6.1 CHSA噴頭按7.4.1規定的方法進行試驗，低于平均布水密度50％的集水盒數不超過4。

6.6.2 K161的CMSA噴頭按7.4.2規定的方法進行試驗，應符合以下規定：

      a）測量的16個集水盒灑水密度平均值不應小于18.5mm/min；

      b）最少水量的單個集水盒灑水密度不應小于16.5mm/min。

6.7 靜態動作溫度

      按7.5規定的方法進行試驗，靜態動作溫度不應超過式（2）規定的范圍：

X±(0.035X+0.62)   ………………………………（2）

      式中：

      X-公稱動作溫度，單位為攝氏度（℃）。

6.8 功能

      按7.6規定的方法進行試驗，噴頭應啟動靈活，在熱敏感元件釋放后60s內，應清除所有沉積。

6.9 抗水沖擊性能

      按7.7規定的方法進行試驗，噴頭不應出現滲漏和損壞。本項試驗后，所有試樣進行水壓密封試驗應符合6.4.1的規定，進行0.035MPa 壓力下的功能試驗，應符合6.8的規定。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
