1 范圍

      GB 5135的本部分規定了自動噴水滅火系統溝槽式管接件的要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統中溝槽式管接件。

2 規范性引用文件

      下列文件中的條款通過GB 5135的本部分引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 191 包裝儲運圖示標志

      GB/T 528 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定（GB/T 528-1998，eqv ISO 37：1994)

      GB/T 531 橡膠袖珍硬度計壓入硬度試驗方法（GB/T 531-1999，idt ISO 7619：1986）

      GB/T 1690 硫化橡膠耐液體試驗方法（GB/T 1690-1992，neq ISO 1817：1985）

      GB/T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱（GB/T 3098.1-2000，idt ISO 898-1：1999）

      GB/T 3098.2 緊固件機械性能 螺母 粗牙螺紋（GB/T 3098.2-2000，idt ISO 898-2：1999）

      GB/T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗（GB/T 3512-2001，eqv ISO188:1998)

      GB/T 7759 硫化橡膠 熱塑性常溫、高溫和低溫壓縮永久變形測定（GB/T 7759-1996，eqv ISO815:1991)

      GB/T 8262 圓頭橢圓頸螺栓

3 術語和定義

      下列術語和定義適用于GB5135的本部分。

3.1

      溝槽式管接件 grooved couplings and fittings

      主要包括溝槽式管接頭和溝槽式管件。

3.2

      溝槽式管接頭 grooved coupling

      用拼合式卡箍件、橡膠密封圈和緊固件組成的快速拼裝接頭。

3.3

      溝槽式管件 grooved fittings

      溝槽式連接管道系統上采用的彎頭、三通、四通、異徑管等管件的通稱。其平口端的接頭部位均加工成與管材接頭部位相同的環形形狀。

3.4

      剛性（溝槽）接頭 rigid coupling joint

      在接頭處，相鄰管端不允許有相對角變位和軸線位移的拼合式卡箍件。

3.5

      撓性（溝槽）接頭 flexible coupling joint

      在接頭處，相鄰管端允許有一定量的相對角變位和相應的軸向撓動，允許角變位與管徑有關，但不允許有軸向線位移。撓性接頭是一種柔性接頭。

3.6

      密封圈 pressure responsive gasket

      通過壓力來提高系統密封性能的橡膠圈?；蛘哒f(shuō)，通過附加壓力可以使墊圈和密封面之間產生附加比壓。

3.7

      額定工作壓力 rated working pressure

      溝槽式管接件在工作狀態下允許的最大工作壓力。

4 分類

      溝槽式管接件按結構形式分類：

4.1 溝槽式管接頭

      主要有剛性溝槽接頭、撓性溝槽接頭等。

4.2 溝槽式管件

      主要包括機械三通、機械四通、機械異徑四通、90°彎頭、45°彎頭、22.5°彎頭、正三通、異徑三通、正四通、異徑四通、同心大小頭、偏心大小頭、單片法蘭、短管法蘭、盲片等系列。

5 型號編制

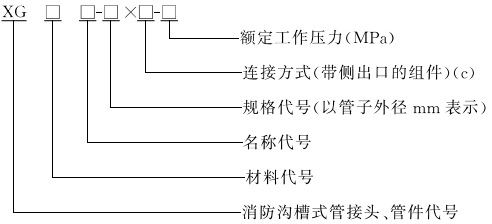

      溝槽管接件的型號編制應符合下列要求：

      材料代號應符合國家標準規定的標記代號；

      名稱代號由生產企業自行規定；

      連接方式：側出口溝槽連接，直接標出公稱直徑。螺紋式連接，直接標出螺紋代號及螺紋尺寸。其他的連接方式，用相應的標志符號和公稱直徑表示。

      示例：

      1）XGQT口-114-1.6表示材料為球墨鑄鐵口（生產單位自己規定）外徑為114mm，額定工作壓力為1.6 MPa的消防溝槽式管接頭。

      2) XGQT口-114xRcl-2.5表示材料為球墨鑄鐵口（生產單位自己規定）主管外徑為114mm，側出口為右旋圓錐內螺紋接口，螺紋尺寸為1”，額定工作壓力為2.5 MPa的消防溝槽式管件。

6 要求

6.1 外觀、標志、結構尺寸

6.1.1 外觀

      溝槽式管接件表面應平整光潔，無加工缺陷及磕碰損傷，無裂紋縮孔、冷隔、夾渣、氣孔、疤痕等現象；涂層均勻牢固，無氣泡或漆塊堆積；橡膠密封圈密封面上不應有氣泡、雜質、裂口和凹凸不平等缺標志齊全清晰。

6.1.2 標志

      溝槽式管接件的殼體標志和密封圈標志應符合9.1的規定。

6.1.3 溝槽尺寸

6.1.3.1 軋制凹槽端面尺寸

      軋制凹槽端面尺寸見附錄A的表A．1的規定。

6.1.3.2 切割凹槽端面尺寸

      切割凹槽端面尺寸見附錄A的表A．2的規定。

6.1.3.3 鑄造配件和閥的槽端尺寸

      鑄造配件和閥的槽端尺寸見附錄A的表A．3的規定。

6.1.4 采用支管接頭時支管的最大允許管徑尺寸

      采用支管接頭時支管的最大允許管徑見附錄B的規定。

6.2 基本參數

6.2.1 額定工作壓力

      溝槽式管接件的額定工作壓力不得低于1.2 MPa，并應符合1.2 MPa、1.6 MPa、2.5 MPa等系列壓力等級。

6.2.2 公稱直徑

      溝槽式管接件的公稱直徑為25mm、32mm、40mm、50 mm、65 mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm等。

6.3 殼體材料

      溝槽式管接件的材料應采用球墨鑄鐵（不低于QT450-12）、鍛鋼等，采用其他不低于球墨鑄鐵（QT450-12）的抗拉強度和抗腐蝕性的材料，應符合相應的國家標準。

6.4 螺栓和螺母

6.4.1 螺栓

      螺栓的結構和尺寸應符合GB/T 8262的規定，機械性能不應低于GB/T 3098.1中規定的8.8級要求，螺紋公差6g。螺栓應鍍鋅，或用其他具有相同耐腐蝕的材料制造。

6.4.2 螺母

      螺母的機械性能應符合GB/T 3098.2中螺母規定的8級要求，螺紋公差6H。螺母應鍍鋅，或用其他具有相同耐腐蝕的材料制造。

6.5 橡膠密封圈材料性能

6.5.1 橡膠密封圈使用的材料不應含有對其使用壽命及對輸送管路和零配件有危害的物質。

6.5.2 橡膠密封圈按7.2的規定進行試驗，橡膠的物理性能應符合表1～表4的規定。

6.5.3 橡膠密封圈若采用其他材料制造，應符合其相應的物理機械性能。

6.6 真空度（負壓密封性）

      溝槽式管接件按7.3的規定進行試驗，在真空度達到0.08 MPa時，保持5min，應無真空壓損失。
