警告：建筑構件的耐火試驗存在潛在的危險，在耐火試驗過程中可能產生有毒和/或有害的煙塵和煙氣。在試件安裝、試驗和試驗后殘余物的清理過程中，也有可能出現機械危害和操作危險。應對所有潛在的危險及對健康的危害進行評估，并作出安全預告。應頒布操作規程，對相關人員進行必要的培訓，確保實驗室工作人員按操作規程操作。

1 范圍

      本標準規定了建筑構件在特定火災環境條件下進行耐火試驗時可供選擇的火災升溫曲線和其他可附加的試驗程序。可供選擇的火災升溫曲線包括碳氫（HC）升溫曲線、室外火災升溫曲線、緩慢升溫曲線、電力火災升溫曲線和隧道火災RABT-ZTV升溫曲線，可附加的試驗程序包括重物沖擊試驗程序、噴水沖擊試驗程序和輻射熱測量程序。

      本標準適用于需要在特定的火災升溫曲線條件下進行耐火試驗和/或需要在耐火試驗過程中附加其他試驗的建筑構件或建筑配件。

      除非對任何一種可供選擇的火災升溫曲線有特殊需要，否則耐火試驗仍應采用GB/T 9978.1規定的標準溫度-時間曲線。當有特殊需要時，可根據有關要求選擇進行附加的重物沖擊試驗、噴水沖擊試｜驗或輻射熱測量。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 5907 消防基本術語 第一部分

      GB 6246 有襯里消防水帶性能要求和試驗方法

      GB 8181 消防水槍

      GB/T 9978.1 建筑構件耐火試驗方法 第1部分：通用要求（GB/T 9978.1-2008，ISO 834-1：1999,MOD)

      GB/T 9978.4 建筑構件耐火試驗方法 第4部分：承重垂直分隔構件的特殊要求（GB/T 9978.4-2008,ISO 834-4:2000,MOD)

      GB/T 9978.8 建筑構件耐火試驗方法 第8部分：非承重垂直分隔構件的特殊要求(GB/T 9978.8-2008,ISO 834-8:2002,MOD)

      GB 12514.1 消防接口 第1部分：消防接口通用技術條件

      GB 12514.2 消防接口 第2部分：內扣式消防接口型式和基本參數

3 術語和定義

      GB/T 5907、GB/T 9978.1界定的以及下列術語和定義適用于本文件。

3.1

      熱通量 heat flux

      測量儀器接收面上接收到的單位面積熱量值，包括對流熱和輻射熱。

4 可供選擇的升溫曲線

4.1 碳氫（HC）升溫曲線

4.1.1 總則

      評價建筑構件在液態碳氫化合物火災條件下的耐火性能時，可以采用4.1.2規定的碳氫（HC）升溫曲線進行耐火試驗。

4.1.2 溫度-時間曲線

      對于碳氫（HC）火災，耐火試驗爐內的溫度-時間關系用式（1）表示：

T=1080(1-0.325e^-0.167t-0.675e^-2.5t)+T₀    …………………………………(1)

      式中：

      t——試驗進行的時間，單位為分鐘；

      T——試驗進行到時間t時試驗爐內的平均溫度，單位為攝氏度（℃）；

      T₀——試驗開始前試驗爐內的初始平均溫度，要求為5℃～40℃。

      當式（1）中的T。取值為20℃時，碳氫（HC）火災的標準溫度-時間曲線見圖1。該火災升溫曲線的可能應用場景參見附錄C。

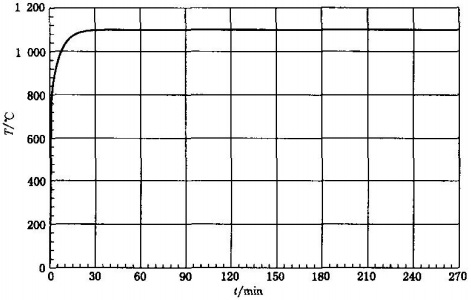

圖1 碳氫（HC）火災的標準溫度-時間曲線

4.1.3 爐溫偏差要求

      按碳氫（HC）火災的標準溫度-時間曲線進行耐火試驗時，耐火試驗爐內熱電偶測得并記錄的爐內實際平均溫度-時間曲線下的面積，與標準規定溫度-時間曲線下的面積的偏差（d_e）用式（2）表示，d_e值應控制在以下范圍內：

      a）d_e≤15％，當5＜t≤10時；

      b）d_e≤［15-0.5（t-10）］％，當10＜t≤30時；

      c）d_e≤［5-0.083（t-30）］％，當30＜t≤60時；

      d）d_e≤2.5％，當t＞60時。

      式中：

      d_e——面積偏差；

      A——耐火試驗爐內實際平均溫度-時間曲線下的面積；

      A_s——標準溫度-時間曲線下的面積；

      t——試驗進行的時間，單位為分鐘。

      對所有的面積應采用相同的方法進行計算，即計算面積的時間間隔不應超過1min，并且從試驗開始的0min開始計算。

      在耐火試驗開始10min后的任何時間里，耐火試驗爐內任何一支熱電偶測得的爐內溫度與標準溫度-時間曲線對應溫度偏差的絕對值不應大于100℃。

      對于含有大量易燃材料的試件，在試驗開始后，可能出現耐火試驗爐內實際溫度在一段時間內比標準溫度-時間曲線對應的溫度值高100℃以上的情況，如果能夠識別此時耐火試驗爐內溫度的升高是由試件中大量易燃材料的燃燒放熱所引起的，則允許此溫度偏差的存在，但持續時間不應大于10min。

4.2 室外火災升溫曲線

4.2.1 總則

      評價建筑分隔構件在室外火災作用下的耐火性能時，可以采用4.2.2規定的室外火災升溫曲線進行耐火試驗。評價建筑梁和柱在室外火災作用下的耐火性能時，應選用其他試驗方法。

4.2.2 溫度-時間曲線

      對于室外火災，耐火試驗爐內的溫度-時間關系用式（3）表示：

T=660(1-0.687e^-0.32t-0.313e^-3.8t)+T₀  …………………………………(3)

      式中：

      t——試驗進行的時間，單位為分鐘；

      T——試驗進行到時間t時耐火試驗爐內的平均溫度，單位為攝氏度（℃）；

      T₀——試驗開始前耐火試驗爐內的初始平均溫度，要求為5℃～40℃。

      當式（3）中的T。取值為20℃時，室外火災的標準溫度-時間曲線見圖2。該火災升溫曲線的可能應用場景參見附錄C。

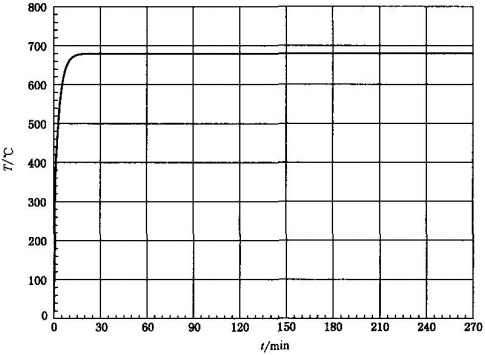

圖2 室外火災的標準溫度-時間曲線
