1 范圍

      GB/T 9978的本部分規定了一種試驗方法，用以測量試件在耐火試驗爐中按照GB/T 9978.1的規定進行耐火試驗時的受火作用均勻性。本部分給出了模擬試件表面附近溫度、空氣流速和氧含量等參數測量?jī)x器的類型和布置位置，模擬試件內部為冷彎型鋼骨架，試件受火面的表面為石膏板。

      本部分不包括耐火試驗爐的性能要求。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 9775 紙面石膏板（GB/T 9775-2008，ISO 6308：1980，MOD）

      GB/T 9978.1 建筑構件耐火試驗 第1部分：通用要求（GB/T 9978.1-2008，ISO 834-1：1999，MOD)

3 術語和定義

      GB/T 9978.1界定的以及下列術語和定義適用于本文件。

3.1

      耐火試驗爐的有效開口區域 effective area of furnace opening

      在儀器監測范圍邊界以內的耐火試驗爐開口區域。

4 試驗裝置

4.1 支承結構（模擬試件）

4.1.1 支承結構采用冷彎型鋼制作支撐龍骨，支撐龍骨的受火面安裝有兩層符合GB/T9775規定的耐火紙面石膏板（H類），每層石膏板的厚度不小于16mm；支撐龍骨的背火面安裝一層厚度不小于18mm的結構面板。

      注：采用膠合板或刨花板作為典型的結構面板。

4.1.2 支承結構中，冷彎型鋼支撐龍骨、耐火紙面石膏板和結構面板的詳細組裝構造見圖1～圖6。其中，圖1～圖3為水平支承結構，圖4～圖6為垂直支承結構。圖示尺寸的支撐結構中，水平支承結構適用于開口尺寸為3m×4m的水平耐火試驗爐；垂直支承結構適用于開口尺寸為3m×3m的垂直耐火試驗爐。對應用于其他開口尺寸耐火試驗爐的支承結構，相關尺寸需進行必要的修正。

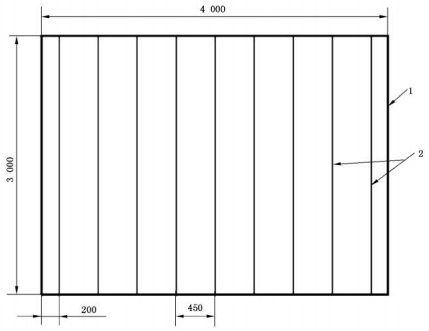

單位為毫米

      說明：

      1-水平支承結構的四周邊界；

      2-水平支撐龍骨9根，中心間距為450mm。

圖1 水平支承結構構造細節-支撐龍骨布置

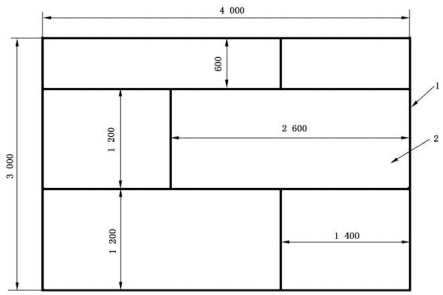

單位為毫米

      說明：

      1-水平支承結構的四周邊界；

      2-水平支承結構受火面的內層（第一層）石膏板和背火面的結構面板。

圖2 水平支承結構構造細節-內層石膏板和結構面板安裝布置

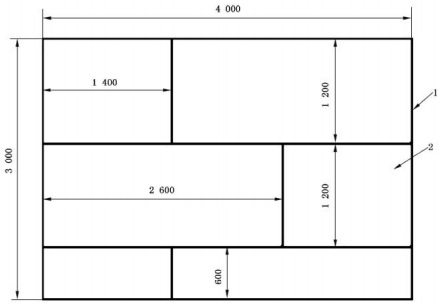

單位為毫米

      說明：

      1-水平支承結構的邊界；

      2-水平支承結構受火面的外層（第二層）石膏板。

圖3 水平支承結構構造細節-外層石膏板安裝布置

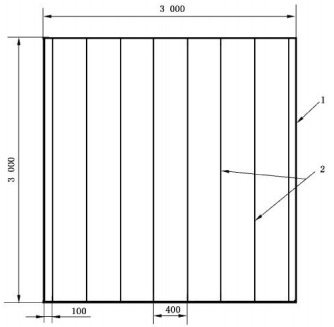

單位為毫米

      說明：

      1-垂直支承結構的四周邊界；

      2-垂直支撐龍骨8根，中心間距為400mm。

圖4 垂直支承結構的構造細節-支撐龍骨布置
