1 范圍

      本標準規定了汽車內飾材料水平燃燒特性的技術要求及試驗方法。

      本標準適用于汽車內飾材料水平燃燒特性的評定。

      鑒于各種汽車內飾零件實際情況（零件應用部位、布置方法、使用條件、引火源等）和本標準中規定的試驗條件之間有許多差別，本標準不適用于評價汽車內飾材料所有真實的車內燃燒特性。

2 術語和定義

2.1

      燃燒速度 burning rate

      按本標準規定測得的燃燒距離與燃燒此距離所用時間的比值，單位為毫米每分鐘（mm/min）。

2.2

      層積復合材料 composite material

      若干層相似或不同材料，其表面之間由熔接、粘接、焊接等不同方法使全面緊密結合在一起的材料。

2.3

      單一材料 exclusive material

      由同種材料構成的均勻的整體材料。

      若不同材料斷續連接在一起（例如縫紉、高頻焊接、鉚接），這種材料應認為不是層積復合材料，每種材料均屬單一材料。

2.4

      暴露面 exposed side

      零件裝配在車內面向乘員的那一面。

2.5

      內飾材料 interior materials

      汽車內飾零件所用的單一材料或?qū)臃e復合材料，如座墊、座椅靠背、座椅套、安全帶、頭枕、扶手、活動式折疊車頂、所有裝飾性襯板（包括門內護板、側圍護板、后圍護板、車頂棚襯里）、儀表板、雜物箱、室內貨架板或后窗臺板、窗簾、地板覆蓋層、遮陽板、輪罩覆蓋物、發動機罩覆蓋物和其他任何室內有機材料，包括撞車時吸收碰撞能量的填料、緩沖裝置等材料。

3 技術要求

      內飾材料的燃燒特性必須滿足以下技術要求：

      燃燒速度不大于100 mm/min。

4 試驗方法

4.1 原理

      將試樣水平地夾持在U形支架上，在燃燒箱中用規定高度火焰點燃試樣的自由端15s后，確定試樣上火焰是否熄滅，或何時熄滅，以及試樣燃燒的距離和燃燒該距離所用時間。

4.2 試驗裝置及器具

4.2.1 燃燒箱

      燃燒箱用鋼板制成，結構示意圖見圖1，尺寸見圖2。

      燃燒箱的前部設有一個耐熱玻璃觀察窗，該窗可整塊蓋住前面，也可做成小型觀察窗。

      燃燒箱底部設10個直徑為19mm的通風孔，四壁靠近頂部四周有寬13mm的通風槽。整個燃燒箱由4只高10mm的支腳支承著。在燃燒箱頂部設有安插溫度計的孔，此孔設在頂部靠后中央部位，中心距后面板內側20mm。

      燃燒箱一端設有可封閉的開孔，此處可放入裝有試樣的支架，另一端則設一個小門，門上有通燃?xì)夤苡玫男】?，支撐燃?xì)鉄舻闹ё盎鹧娓叨葮?biāo)志板。

      燃燒箱底部設有一只用于收集熔融滴落物的收集盤（見圖3）。此盤放置在兩排通風孔之間而又不影響通風孔的通風。

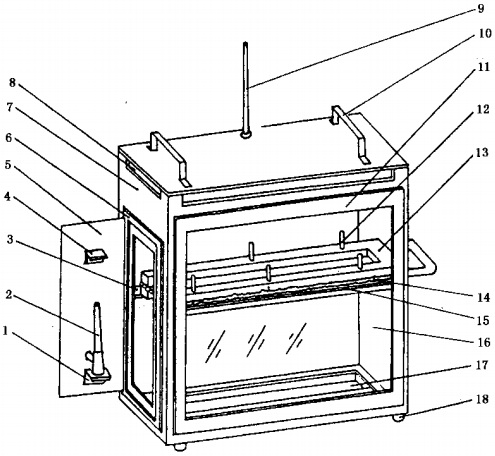

      1——燃?xì)鉄舻鬃?/p>

      2——燃?xì)鉄簦?/p>

      3——試樣支架導軌；

      4——火焰高度標志板；

      5——門；

      6——門框；

      7——燃燒箱本體；

      8——通風槽；

      9——溫度計：

      10——燃燒箱提手；

      11——觀察窗窗框；

      12——支架銷：

      13——上支架；

      14——試樣；

      15——下支架：

      16——玻璃觀察窗；

      17——收集盤；

      18——支腳。

圖1 燃燒箱

4.2.2 試樣支架

      試樣支架由兩塊U形耐腐蝕金屬板制成的框架組成，尺寸見圖4。

      支架下板裝有6只銷子，上板相應設有銷孔，以保證均勻夾持試樣，同時銷子也作為燃燒距離的起點（第一標線）和終點（第二標線）的標記。

      另一種支架的下板不僅設有6只銷子，而且支架下板布有距離為25mm的耐熱金屬支承線，線徑0.25mm（見圖5），該種支架在特定情況下使用。

      安裝后的試樣底面應在燃燒箱底板之上178mm。試樣支架前端距燃燒箱的內表面距離應為22mm，試驗支架兩縱外側離燃燒箱內表面距離為50mm（見圖2和圖4）。

4.2.3 燃?xì)鉄?/p>

      燃?xì)鉄羰窃囼?yàn)用火源，燃?xì)鉄魢娮靸?nèi)徑為9.5mm，其閥門結構應易于控制火焰高度，并易于調整火焰高度。

      當燃?xì)鉄糁糜谌紵鋬?nèi)時，其噴嘴口部中心處于試樣自由端中心以下19mm處（見圖2）。

4.2.4 燃?xì)?/p>

      為保證試驗結果的可比性，供給燃?xì)鉄粼囼?yàn)用可燃性氣體最好使用液化氣，也可采用燃燒后熱值約為35 MJ/m³～38 MJ/m³的其他可燃?xì)怏w，例如天然氣、城市煤氣等。

      當進行仲裁試驗時，推薦使用液化氣。

4.2.5 金屬梳

      金屬梳的長度至少為110mm，每25mm內有7～8個光滑圓齒。

4.2.6 秒表

      測量時間所用秒表準確度不低于0.5s。

4.2.7 溫度計

      溫度計量程應為150℃以上，準確度為1℃。

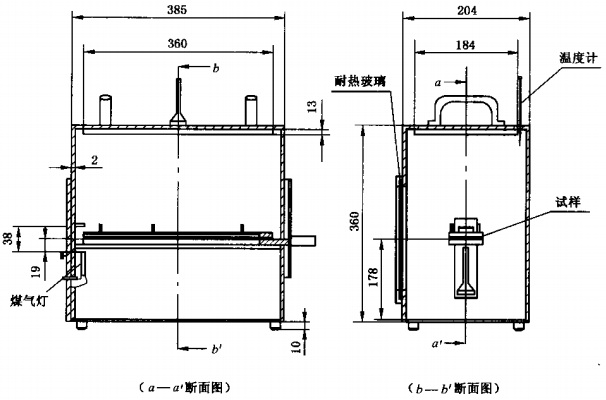

單位為毫米

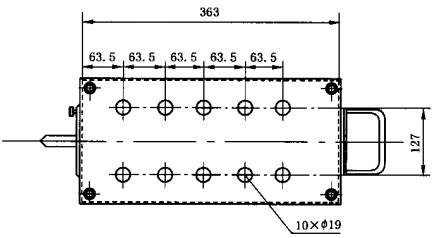

（底面圖）

圖2 燃燒箱尺寸示意圖
