1 范圍

      本標準規定了隔熱隔音材料暴露在輻射熱源和火焰下的燃燒性及火焰蔓延特性的試驗方法。

      本標準適用于評估隔熱隔音材料的燃燒性及火焰蔓延特性。

2 術語及定義

      下列術語和定義適用于本標準。

2.1

      火焰蔓延 flame propagation

      可見火焰沿著試樣長度方向蔓延的最遠距離。

      注：從燃燒源火焰的中心點開始測量。在初始點火之后，試樣上所有火焰熄滅之前測量該距離，與試驗后測量燒焦長度的方法不同。

2.2

      隔熱隔音材料 thermal/acoustic insulation material

      阻隔熱和（或）聲音的材料或材料體系。

      示例：泡沫以及用薄膜包覆的玻璃纖維或其他絮狀材料。

2.3

      零點 zero point

      燃燒器火焰與試樣的接觸點。

3 試驗設備

3.1 輻射板試驗箱

      輻射板試驗箱如圖1所示。輻射板試驗箱應為長（1397±3）mm、寬（495±3）mm，高于試樣710mm～762mm的封閉設備。側壁、底部和頂部應有纖維狀陶瓷隔熱板使其隔熱。在前面板，應設有一個不通風的、耐高溫的玻璃窗用于試驗過程中觀察試樣。在窗口下設置一個門用于可移動的試樣平臺的進出。試驗箱的底部應為可滑動的鋼平臺，能夠確保試樣夾持器處于固定和水平的位置。試驗箱中與輻射熱源相對的一端應有內置的煙囪，其外部尺寸為長（423±3）mm、寬（139±3）mm、高（330±3）mm，內部尺寸應為長（395±3）mm、寬（114±3）mm。煙囪應延伸到試驗箱的頂部（見圖2）。

單位為毫米

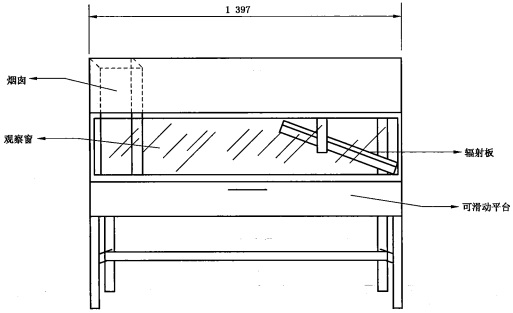

圖1 輻射板試驗箱示意圖

單位為毫米

      13mm的耐火板

      1.6mm的耐腐蝕板

      3.2mm的角鋼

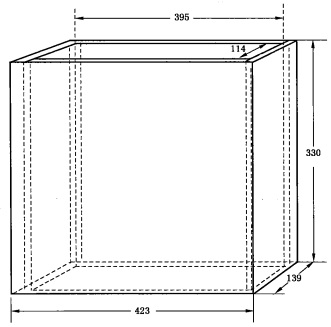

圖2 內部煙囪示意圖

3.2 輻射熱源

3.2.1 輻射熱源分為電熱板和丙烷氣體板兩種，應安裝在鑄鐵或等效材料所制成的框架里。電熱板應有六根76mm寬的輻射條，且輻射條應垂直于電熱板的長邊。電熱板應有長（470±3）mm、寬（327±3）mm的輻射面（見圖3），且能承受704℃的溫度。丙烷氣體板應由耐火的多孔材料制成，有長（457±3）mm、寬（305±3）mm的輻射面（見圖4），且能承受816℃的溫度。

單位為毫米

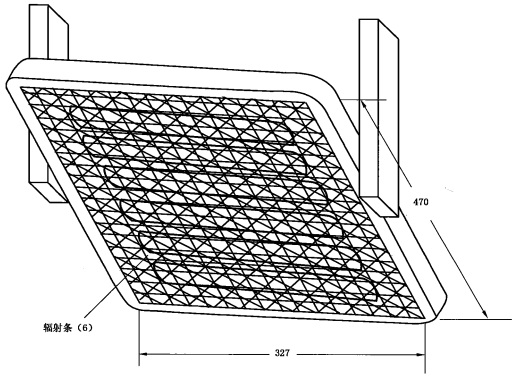

圖3 電熱輻射板示意圖

單位為毫米

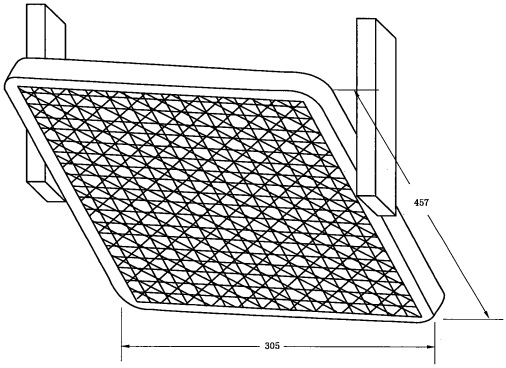

圖4 丙烷氣體輻射板示意圖
