1 范圍

      本標準規定了柜式氣體滅火裝置的性能要求、試驗方法、檢驗規則、標志、包裝運輸、儲存和使用說明書編寫要求。

      本標準適用于柜式高壓二氧化碳、七氟丙烷、氮?dú)?、氬氣、三氟甲烷氣體滅火裝置，充裝其他氣體滅火劑的柜式氣體滅火裝置也可參照使用。

      本標準不適用于柜式低壓二氧化碳滅火裝置。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 5099 鋼質無縫氣瓶

      GB 5100 鋼質焊接氣瓶

      GB/T 8031 工業電雷管

      GB/T 8979 純氮

      GB 9969.1 工業產品使用說明書 總則

      GB 12463 危險貨物運輸包裝通用技術條件

      GA 61 固定滅火系統驅動、控制裝置通用技術條件

      GA 400-2002 氣體滅火系統及零部件性能要求和試驗方法

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      柜式氣體滅火裝置（以下簡稱滅火裝置）cabinet gas extinguishing equipment（abbreviate extinguis-hing equipment)

      由氣體滅火劑瓶組、管路、噴嘴、信號反饋部件、檢漏部件、驅動部件、減壓部件（氮?dú)狻鍤鉁缁鹧b置）、火災探測部件、控制器組成的能自動探測并實施滅火的柜式滅火裝置。火災探測部件、控制器可與柜體分裝。

3.2

      （閥門）驅動器actuator

      能直接啟動容器閥，使裝置投入滅火狀態的執行機構。

4 型號編制

4.1 編制方法

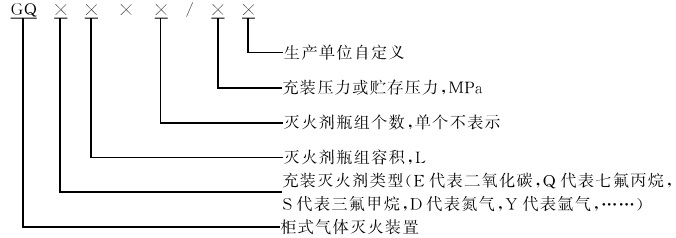

4.2 標記示例

      貯存壓力2.5 MPa，滅火劑瓶組80L，滅火劑瓶組個數2只的柜式七氟丙烷滅火裝置的型號表示為GQQ80×2/2.5。

5 要求

5.1 外觀質量

5.1.1 裝置各構成部件應無明顯加工缺陷或機械損傷，部件外表面須進行防腐處理，防腐涂層、鍍層應完整、均勻。

5.1.2 裝置每個操作部位均應以文字、圖形符號標明操作方法。

5.1.3 裝置銘牌應牢固地設置在明顯部位，標示內容應符合8.1的要求。

5.2 主要參數

      裝置的主要參數見表1。

表1 主要參數

5.3 啟動方式

5.3.1 裝置應有自動、手動兩種啟動方式，也可增設機械應急操作機構。

5.3.2 機械應急操作機構操作力不應大于150N，操作行程不應大于300mm，機械應急操作機構設置的保險裝置其解脫力不應大于100N。

5.4 絕緣要求

      在正常大氣條件下，裝置上有絕緣要求的外部帶電端子與柜體間的絕緣電阻應大于20 MΩ；電源插頭與柜體間的絕緣電阻應大于50MΩ。

5.5 抗振性能

      按6.4規定的方法進行振動試驗，裝置的任何部件不得有松動和結構上的損壞；柜式七氟丙烷、二氧化碳、三氟甲烷滅火裝置的滅火劑瓶組內滅火劑的凈重?fù)p失不應超過充裝量的0.5％，柜式氮?dú)?、氬氣、七氟丙烷滅火裝置的滅火劑瓶組以及驅動氣體瓶組的內部壓力損失不應超過試驗前內部壓力的1％，控制器的功能應符合5.17的規定。

5.6 聯動性能

      按6.5規定的方法分別用裝置具備的各種啟動方式，啟動裝置進行噴射，有關控制閥的各動作應靈敏、可靠；控制器應能正確顯示裝置的工作狀態，發出滅火控制指令；裝置的各密封部位不應出現泄漏現象。

5.7 滅火要求

5.7.1 按6.6.2規定的試驗要求和試驗方法進行B類正庚烷火滅火試驗，裝置應在滅火劑噴射結束后60s內滅火。

5.7.2 按6.6.3規定的試驗要求和試驗方法進行A類表面火滅火試驗，裝置應在滅火劑噴射結束后60s內撲滅明火，繼續抑制10min后，開啟試驗空間通風，木垛不得復燃。

5.8 滅火劑瓶組

5.8.1 工作壓力

      滅火劑瓶組的貯存壓力應符合表1的規定。

5.8.2 密封要求

      按6.9規定的方法進行氣密試驗，滅火劑瓶組的各密封部位應無泡式泄漏，也不應有機械損傷。試驗壓力為最大工作壓力，壓力保持時間為5min。

5.8.3 溫度循環泄漏要求

      滅火劑瓶組應能承受最高工作溫度和最低工作溫度的循環變化，而不產生過量的滅火劑泄漏和閥門操作故障，按6.11規定的方法進行溫度循環試驗，柜式七氟丙烷、二氧化碳、三氟甲烷滅火裝置的滅火劑瓶組內滅火劑的凈重?fù)p失不應超過充裝量的0.5％，柜式氮?dú)狻鍤?、七氟丙烷滅火裝置的滅火劑瓶組內部壓力損失不應超過試驗前內部壓力的1.5％。試驗后啟動容器閥，不應出現任何故障。

5.8.4 滅火劑和充壓氣體要求

5.8.4.1 灌裝的滅火劑應為經國家檢測機構檢驗合格的產品。

5.8.4.2 充壓用氮?dú)夂繎?yīng)符合GB/T 8979中合格品的規定。

5.8.5 標志

      在滅火劑瓶組的外表正面標注滅火劑的名稱或商品名稱、滅火劑充裝量。字跡應明顯、清晰。

5.9 容器

5.9.1 材料

      容器的材料應符合GB 5099或GB 5100的規定。

5.9.2 公稱工作壓力

      容器的公稱工作壓力不應低于表1規定的最大工作壓力。

5.9.3 容積和直徑

      容器的公稱容積和公稱直徑應符合GB 5099或GB 5100的規定。

5.9.4 強度要求

      按6.8規定的方法進行液壓強度試驗，容器不得出現滲漏現象，其容積的殘余變形率不得大于3％。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
