1 范圍

      本標準規定了加油加氣站視頻安防監控系統的總體架構、接入平臺及前端信息采集設施要求、管理平臺要求、分控平臺要求及系統其他要求。

      本標準適用于新建、改建和擴建的加油加氣站視頻安防監控系統的設計、施工、檢驗與驗收。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 17859 計算機信息系統安全保護等級劃分準則

      GB 20263 導航電子地圖安全處理技術基本要求

      GB 50156-2012 汽車加油加氣站設計與施工規范

      GB 50257-1996 電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范

      GB 50348-2004 安全防范工程技術規范

      GB 50395-2007 視頻安防監控系統工程設計規范

      GA/T 75 安全防范工程程序與要求

      YD/T 1171-2001 IP網絡技術要求-網絡性能參數與指標

3 術語和定義及縮略語

3.1 術語和定義

      下列術語和定義適用于本文件。

3.1.1

      加油加氣站filling station

      加油站、加氣站、加油加氣合建站的統稱。

3.1.2

      圖像資源 image resource

      圖像采集設備、圖像存貯設備、圖像轉發設備等可提供圖像內容信息的集合。

3.1.3

      視頻安防監控系統 video surveillance and control system

      利用視音頻技術探測、監視設防區域并實時顯示、記錄現場圖像和聲音的電子系統或網絡。

3.1.4

      站房 station house

      用于加油加氣站管理和經營的建筑物。

3.1.5

      加油機 fuel dispenser

      給汽車油箱充裝燃油(汽油、柴油)，并帶有計量、計價裝置的專用設備。

3.1.6

      加氣機 LPG(CNG) dispenser

      給汽車儲氣瓶充裝液化石油氣或壓縮天然氣，并帶有計量、計價裝置的專用設備。

3.1.7

      壓縮天然氣加氣母站 gas primary filling station

      可為車載儲氣瓶充裝壓縮天然氣的壓縮天然氣加氣站。

3.1.8

      壓縮天然氣加氣子站 gas secondary filling station

用車載儲氣瓶運進壓縮天然氣，為汽車進行加氣作業的壓縮天然氣加氣站。

3.1.9

      撬裝式加油裝置 portable fuel device

      由地面防火防爆儲油罐、加油機、自動滅火器等設備整體裝配于一個橇體的地面加油裝置。

3.1.10

      用戶集 user set

      具有相對統一使用特征的用戶的集合。

3.1.11

      權限 competence

      用戶對視頻資源的訪問及控制能力。

3.1.12

      級別 level

      用于表示不同用戶集在訪問同一資源時的先后順序。由0?99表示，不同數值代表不同等級，數值 越大等級越高。

3.1.13

      用戶組 user group

      按照應用需求結合資源特性，由管理平臺確定的用戶集的集合，同一用戶組對特定的資源具有相同 的權限和相同的級別。

3.1.14

      耐火時間 fire resistance

      在750 ℃?800 ℃火焰條件下，設備能持續正常運行的時間。

3.1.15

      TN-S 系統 TN-S system

      工作零線(N)與保護零線(PE)分開設置的接零保護系統。

3.2 縮略語

      下列縮略語適用于本文件。

      SNMP：簡單網絡管理協議(simple network management protocol)

      QoS：服務質量(quality of service )

4 總則

4.1 加油加氣站視頻安防監控系統建設，應與加油加氣站設施建設同步進行總體規劃、綜合設計、同步 施工、獨立驗收、同時交付使用。

      加油加氣站視頻安防監控系統的設計應符合GB 50348-2004,GB 50395-2007的規定。

      加油加氣站視頻安防監控系統的設計、施工程序應符合GA/T 75的規定。

      加油加氣站視頻安防監控系統中使用的設備、產品應滿足所使用區域的防爆要求并具有國家認可 的檢驗部門出具的設備、產品檢驗合格報告。

5 系統總體架構 5.1加油加氣站視頻安防監控系統由接入平臺（加油加氣站現場監控中心）及前端信息采集設施、管理 平臺［?。ㄗ灾螀^(qū)、直轄市）級視頻安防監控管理中心1、分控平臺［地市（片區）級視頻安防監控分中心1 組成。

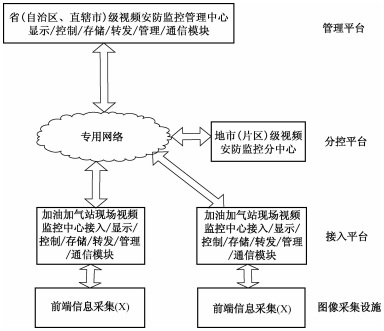

      加油加氣站視頻安防監控系統總體架構圖如圖1所示。

圖1 加油加氣站視頻安防監控系統總體架構圖

5.2 接入平臺是加油加氣站視頻安防監控系統設在加油加氣站現場的監控中心，實現對現場前端信息 采集設施的信號匯集、管理和控制，負責與管理平臺、分控平臺的信息交互。

5.3 管理平臺是加油加氣站視頻安防監控系統的控制、管理和指揮中心，能對全省所轄加油加氣站的 前端圖像資源、設備和用戶進行統一調用、管理和控制，具有向上級公司和同級相關政府管理部門轉發 圖像信息的功能。

5.4 分控平臺是加油加氣站視頻安防監控系統的分控中心，能對地市或片區區域內加油加氣站的安防 狀況進行監視或控制，與管理平臺和地市級相關政府管理部門進行信息交互。
