1 范圍

      本標準規定了金屬頂梁（以下簡稱頂梁）的分類、技術要求、試驗方法、檢驗規則、標志、包裝及貯存。

      本標準適用于煤礦采煤工作面支護頂板用頂梁。

2 引用標準

      下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均 為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

      GB 157-1989 錐度與角度系列

      GB 699-1988 優質碳素結構鋼技術條件

      GB 700-1988 碳素結構鋼

      GB 702-1986 熱軋圓鋼和方鋼尺寸、外形、重量及允許偏差

      GB 704-1988 熱軋扁鋼尺寸、外形、重量及允許偏差

      GB/T 1184-1996形狀和位置公差未注公差值

      GB/T 1804-1992 一般公差線性尺寸的未注公差

      GB 2649-1989 焊接接頭機械性能試驗取樣方法

      GB 2650-1989 焊接接頭沖擊試驗方法

      GB 2651-1989 焊接接頭拉伸試驗方法

      GB 2652-1989 焊縫及熔敷金屬拉伸試驗方法

      GB 2653-1989 焊接接頭彎曲及壓扁試驗方法

      GB 2654-1989 焊接接頭及堆焊金屬硬度試驗方法

      GB 2655-1989 焊接接頭應變時效敏感性試驗方法

      GB 2656-1981 焊縫金屬和焊接接頭的疲勞試驗法

      GB 2829-1987 周期檢驗計數抽樣程序及抽樣表

      GB 3077-1988 合金結構鋼技術條件

      GB/T 3414-1994 煤機用熱軋異型鋼

      GB 12361-1990 鋼質模鍛件通用技術條件

      GB/T 15239-1994 孤立批計數抽樣檢驗程序及抽樣表

      MT 112-1993 礦用單體液壓支柱

      MT/T 154.1-1992 煤礦機電產品型號的編制導則和管理辦法

      MT 646-1997 摩擦式金屬支柱

      JB 4385-1987 錘上自由鍛件 通用技術條件

      YB 3212-1980 熱處理通用技術條件

3 定義、代號

      本標準采用下列定義。

3.1 頂梁 roof beam

      用于煤礦采煤工作面位于單體支柱之上頂板之下，傳遞頂板壓力的支撐梁。

3.2 鉸接式頂梁 articulated beam

      梁體端頭焊有鉸接結構部件的頂梁。

3.3 非鉸接式頂梁 non-articulated beam

      梁體端頭無鉸接結構部件的頂梁。

3.4 單梁 single beam

      單根的頂梁。

3.5 主梁 main beam

      由主副梁構成的頂梁中，主要起承載作用的梁。

3.6 副梁 auxiliary beam

      由主副梁構成的頂梁中，主要起連接作用的梁。

3.7 頂梁長度 length of roof beam

      鉸接式頂梁長度系指頂梁兩端銷孔中心距；非鉸接式頂梁長度系指頂梁全長，用L表示。

3.8 單梁載荷 load of single beam

      單梁梁體在規定的試驗方法和性能要求下，梁體應承受的外加集中載荷。包括：

      F₁--單梁最小載荷；

      F₂--單梁最大載荷；

      F₃--單梁破壞載荷；

      F₄--單梁反復加載載荷。

3.9 鉸接部載荷 load of articulated section of roof beam

      相互鉸接的頂梁在規定的試驗方法和性能要求下，鉸接部應承受的外加集中載荷。包括:

      F₅--鉸接部最小載荷；

      F₆--鉸接部最大載荷；

      F₇--鉸接部破壞載荷；

      F₈--鉸接部重復加載載荷。

4 產品分類

4.1頂梁型式

4.1.1 按連接方式分為鉸接式和非鉸接式頂梁。

4.1.2 按頂梁梁體截面形狀分為A、B、C、D型頂梁。

4.2 基本參數

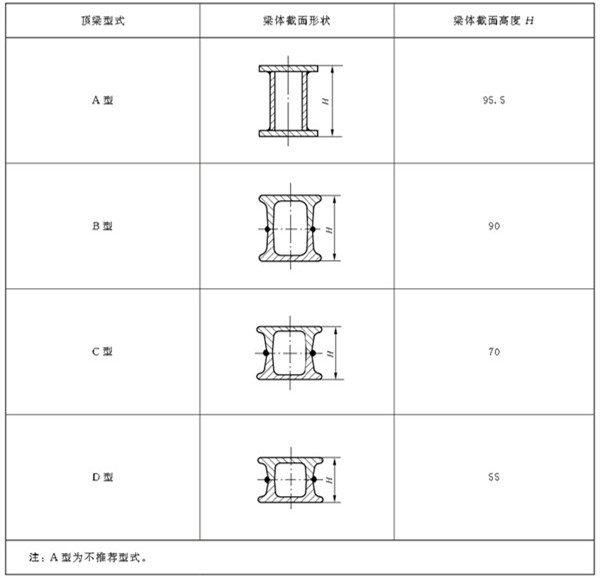

4.2.1 頂梁型式、梁體截面形狀和截面高度見表1。

表1    mm

4.2.2 頂梁長度應符合表2的規定。

表2   mm

4.2.3 根據用戶要求，允許生產特殊長度的頂梁。

4.2.4 單梁最小載荷值見表6。

4.3 產品型號編制方法

4.3.1 頂梁的產品型號編制方法應符合MT/T 154.1的規定。產品型號主要由“產品類型代號”、“第 一特征代號”、“第二特征代號”、“主參數代號”四部分組成，如按此劃分尚不能區別不同產品時，允許增 加“補充特征代號”、“修改序號”以示區別。

4.3.2 頂梁產品型號的組成和排列方式如下：
