1 主題內容與適用范圍

      本標準規定了 3 t礦車 立井多繩罐籠（以下簡稱罐籠）的產品分類、技術要求、試驗方法、檢驗規則 和標志、包裝、運輸、貯存。

      本標準適用于3 t礦車立井多繩罐籠。罐籠與多繩摩擦式提升機和組合鋼罐道配合，用于提升 3 t標準礦車、設備或人員。

      本標準與首繩懸掛裝置、尾繩懸掛裝置和滾輪罐耳配套使用。

2 引用標準

      GB 699 優質碳素結構鋼鋼號和一般技術條件

      GB 700 普通碳素結構鋼技術條件

      GB 1184 形狀和位置公差未注公差的規定

      GB 1228 鋼結構用高強度大六角頭螺栓

      GB 1229 鋼結構用高強度大六角螺母

      GB 1230 鋼結構用高強度墊圈

      GB 1231 鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件

      GB 1804 公差與配合未注公差尺寸的極限偏差

      GB 3322.1煤礦礦車基本參數及尺寸 固定車箱式

      GB 3632 鋼結構用扭剪型高強度螺栓連接副型式尺寸

      GB 3633 鋼結構用扭剪型高強度螺栓連接副技術條件

      GBJ 17 鋼結構設計規范

      JB/ZQ 3011 工程機械焊接件通用技術條件

      MT 236 組合鋼罐道滾輪罐耳

3 術語

3.1 罐體：本標準規定不含首、尾繩懸掛裝置、滾輪罐耳在內的罐籠本體部分簡稱罐體。

3.2 首繩懸掛裝置：罐體與提升繩之間的連接裝置。

3.3 尾繩懸掛裝置：平衡鋼絲繩與罐體底部的連接裝置（分有圓、扁兩種尾繩懸掛裝置）。

3.4 過卷托罐逆止爪裝置：罐籠在井口過卷后，為防止罐籠下墜的安全裝置。

3.5 四角罐耳：罐籠在進出車水平，為穩罐而設置在罐籠四角的導向件。

3.6 制動罐耳：進入楔形罐道的剛性罐耳。

4 產品分類

4.1 品種

      本標準共編制6個品種

      a. 一層一車窄罐籠（圖1）

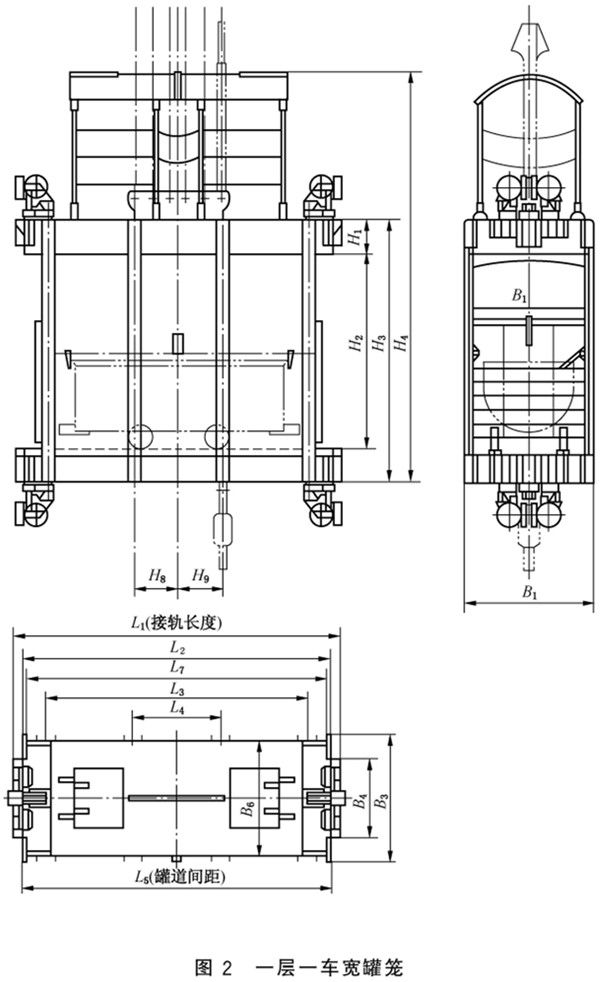

      b. 一層一車寬罐籠（圖2）

      c. 二層二車窄罐籠（圖3）

      d. 二層二車寬罐籠（圖4）

      e. 三層二車窄罐籠（圖5）

      f. 三層二車寬罐籠（圖6）

圖1 一層一車窄罐籠

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
