1 范圍

      本標準規定了ISO 6165中定義的土方機械用快速連接裝置的安全要求。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      ISO 6165 土方機械 基本類型 識別、術語和定義（Earth-moving machinery-Basic types-Identification and terms and definitions)

      ISO 6750 土方機械 司機手冊 內容和格式（Earth-moving machinery-Operator＇s manual-Content and format)

      ISO 9244 土方機械 機器安全標簽 通則（Earth-moving machinery-Machine safety labels-General principles)

      ISO 10968 土方機械 司機的操縱裝置（Earth-moving machinery-Operator＇s controls）

      ISO 12100 機械安全 設計通則 風險評估與風險減小（Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)

      ISO 20474-1：2008 土方機械 安全 第1部分：通用要求（Earth-moving machinery-Safety-Part 1:General requirements)

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      快速連接裝置 quick coupler

      安裝在土方機械上，用于快速更換附屬裝置的裝置。

      注：快速連接裝置通常有不同的名稱，包括“快速連接”和“連接支架”。在本標準中，僅使用術語“快速連接裝置”。

3.1.1

      動力快速連接裝置 powered quick coupler

      嚙合和鎖定系統中至少有一個部分的動作采用動力驅動的快速連接裝置。

      示例：液壓系統或電機。

3.1.2

      手動快速連接裝置 manual quick coupler

      嚙合和鎖定系統的動作由人力作用在快速連接裝置上驅動的快速連接裝置。

3.1.3

      混合型快速連接裝置 mixed quick coupler

      快速連接裝置的連接和鎖止可在司機室內完成，但是松開需要人力在快速連接裝置上操作

3.2

      嚙合系統 engagement system

      與附屬裝置嚙合并將附屬裝置保持在工作位置的機械系統。

3.2.1

      形鎖嚙合系統 form-locked engagement system

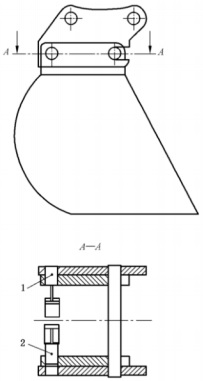

      通過至少兩個部件將附屬裝置保持在正常工作位置的嚙合系統，這兩個部件彼此嚙合垂直于工作力以確保工作力不能導致附屬裝置脫離（見圖1）。

      說明：

      1——嚙合系統處于接合位置；

      2——嚙合系統處于脫離位置。

圖1 形鎖嚙合系統示例

3.2.2

      力鎖嚙合系統 force-locked engagement system

      因工作力沿脫離的方向作用，通過連續施加嚙合力保持嚙合的嚙合系統（見圖2）。

      說明：

      1——嚙合系統；

      2——嚙合力裝置。

圖2 力鎖嚙合系統示例

3.2.3

      摩擦嚙合系統 friction system

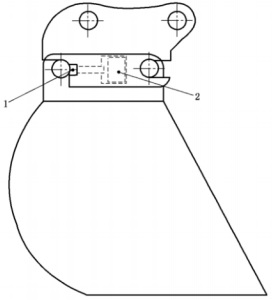

      僅依靠摩擦力進行嚙合的系統（見圖3）。

      說明：

      1——嚙合系統；

      2——嚙合力裝置。

圖3 摩擦嚙合系統示例
