1 范圍

      GB 19212.1-2008的該章用下列內容代替：

      本部分規定了一般用途自耦變壓器和內裝一般用途自耦變壓器的電源裝置的安全方面的要求。帶有電子電路的變壓器也包括在本部分中。

      注1：包括電氣、溫度和機械方面的安全。

      除非另有規定，以下“變壓器”包括一般用途自耦變壓器和內裝一般用途自耦變壓器的電源裝置。

      注2：對（線性）電源裝置，本部分適用。對開關電源裝置，IEC 61558-2-16和本部分適用。

      本部分適用于駐立式或移動式、單相或多相、空氣冷卻（自冷卻或風冷）獨立用和配套用的干式變壓器。繞組可以是包封式的或非包封式的。

      額定電源電壓不超過交流1100 V，額定頻率及內部運行頻率不超過500 Hz。

      鐵心容量不超過：

      ——對單相變壓器，為2kVA；

      ——對多相變壓器，為10kVA。

      額定輸出不超過：

      ——對單相變壓器，為40kVA；

      ——對多相變壓器，為200kVA。

      如果采購方和制造方另有協議時，本部分也適用于對鐵心容量和額定輸出不限制的變壓器。

      如果適用時，空載輸出電壓或額定輸出電壓不超過交流1000V或無紋波直流1415 V，且對獨立用變壓器，空載輸出電壓及額定輸出電壓應超過交流50V或無紋波直流120V。

      本部分不適用于預定要與變壓器的輸入和輸出端子連接的外部電路及其元器件。

      本部分包括的變壓器只適用于安裝規程或最終產品標準要求電路間不絕緣的場合。

      注3：注意下列說明：

      ——對預定要用在車輛、船舶或飛機上的變壓器，可能需要一些附加的要求（按其他適用標準、國家規程等）；

      ——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；

      ——變壓器運輸、儲存和工作的不同條件也應當考慮；

      ——對預定要用于特殊環境，例如用于熱帶環境的變壓器，可以采用符合其他適用標準和國家規程規定的附加要求。

      注4：隨著今后變壓器技術的發展，可能需要提高頻率的上限值，而到那時之前，可以將本部分作為導則使用。

2 規范性引用文件

      除下列引用文件外，GB 19212.1-2008電力變壓器、電源、電抗器和類似產品的安全 第1部分：通用要求和試驗（IEC 61558-1：2005，IDT）的該章適用。

      該章增加下列引用文件：

      GB 19212.1-2008／IEC 61558：2005《電力變壓器、電源、電抗器和類似產品的安全 第1部分：通用要求和試驗》第1號修改單（IEC 61558-1 Ed 2.0 AMENDEMENT 1，IDT）

3 術語和定義

      除下列內容外，GB 19212.1-2008的該章適用：

      刪除第三段。

3.7.22的注2不適用。

      該章增加下列內容：

3.1.101

      自耦變壓器 auto-transformer

      輸入和輸出繞組有公共部分的變壓器。

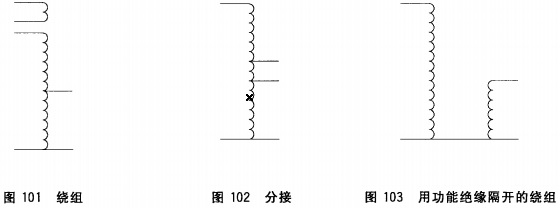

      注1：自耦變壓器可以具有用于調節目的的輔助繞組（見圖101）或分接（見圖102）。

      注2：如果變壓器各繞組間至少用功能絕緣隔開且又有電氣連接，則可以認為是自耦變壓器（見圖103）。

3.5.101

      鐵心容量 core power

      在相同的電源電壓、輸出電壓、頻率、功率因數和熱特性下，如果自耦變壓器的鐵心用于獨立繞組變壓器時，該鐵心能夠傳遞的功率。

4 一般要求

      GB 19212.1-2008的該章適用。

5 試驗的一般說明

      GB 19212.1-2008的該章適用。

6 額定值

      GB 19212.1-2008的該章用下列內容代替：

6.101 額定輸出電壓不應超過交流1000V或無紋波直流1415 V。對獨立用變壓器，額定輸出電壓應超過交流50V或無紋波直流120V。

6.102 額定輸出不應超過：

      ——對單相變壓器，為40kVA；

      ——對多相變壓器，為200 kVA。

      采購方和制造方另有協議時，額定輸出可不受限制。

6.103 額定電源頻率及內部運行頻率不應超過500 Hz。

6.104 額定電源電壓不應超過交流1100V。

6.105 鐵心容量不應超過：

      ——對單相變壓器，為2kVA；

      ——對多相變壓器，為10kVA。

      采購方和制造方另有協議時，鐵心容量可不受限制。

      鐵心容量和額定輸出間的關系用下式表達：

      式中：

      P_c——鐵心容量，單位為伏安（VA）；

      P_r——額定輸出，單位為伏安（VA）；

      V_max和V_min——額定電源電壓或額定輸出電壓的最大值和最小值。

      注：在此情況下，鐵心容量限值適用于額定輸出。

      本公式不適用于有電氣連接的獨立繞組的自耦變壓器（見圖103）。在這種情況下，變壓器的鐵心容量等于額定輸出。

      通過目視檢查標記來檢驗是否符合6.101～6.105的要求。

7 分類

      GB 19212.1-2008的該章適用。

8 標志和其他信息

      除下列內容外，GB 19212.1--2008的該章適用。

8.1 h）項用下列內容代替：

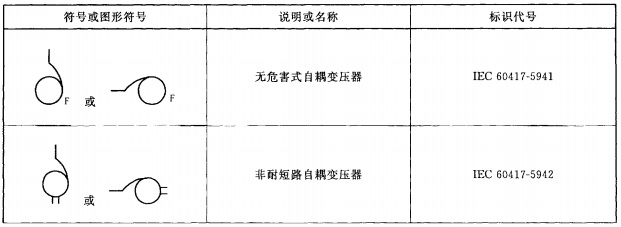

      變壓器應標有8.11中所示的表示該種變壓器的相關圖形符號。

8.11 該條增加下列內容：
