1 范圍

      本部分規定了在固定狀態下作業，主要用于加工樹枝和木頭等有機物料的手工喂入式動力粉碎機和切碎機，包括具有輔助真空收集裝置的動力粉碎機和切碎機的術語及定義、安全要求和試驗規程。

      本部分不適用于在距切割裝置的相應安全距離下測得的喂料口尺寸大于400mm×400mm的粉碎機和切碎機。

      本部分未規定由外部動力源驅動的粉碎機和切碎機以及播撒物料或給裝載車裝載的動力卸載型粉碎機和切碎機的要求。本部分不適用于機動喂入式粉碎機和切碎機，以及具有下列附件的粉碎機和切碎機，這些附件為：一個或多個非金屬絲線的切割裝置；固定在一般為圓形中央驅動裝置上的一個或多個非金屬絲線切割元件，這些切割元件借助于離心力進行切割，且每一個切割裝置的動能小于10J。

      本部分不包括直流電壓超過42V或與主電源直接聯接的動力粉碎機和切碎機電氣方面的要求。

2 規范性引用文件

      下列文件中的條款通過GB10395的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 4269.1 農林拖拉機和機械、草坪和園藝動力機械 操作者操縱機構和其他顯示裝置用符號第1部分：通用符號（GB/T 4269.1-2000，idt ISO 3767-1：1991）

      GB/T 4269.3 農林拖拉機和機械、草坪和園藝動力機械 操作者操縱機構和其他顯示裝置用符號 第3部分：（idt ISO 3767-3：1995）

      GB/T 4269.5 便攜式林業機械 操作者控制符號和其他標記（GB/T 4269.5-2003，ISO 3767-5：1992,IDT)

      GB 4706.1 家用和類似用途電器的安全 第1部分：通用要求（GB 4706.1-2005，IEC 60335-1：2001,IDT)

      GB/T 9480 農林拖拉機和機械、草坪和園藝動力機械 使用說明書編寫規則（GB/T 9480-2001,eqv ISO 3600:1996)

      GB 10396 農林拖拉機和機械、草坪和園藝動力機械 安全標志和危險圖形 總則（GB 10396-2006,ISO 11684:1995,MOD)

      GB 12265.1 機械安全 防止上肢觸及危險區的安全距離（GB 12265.1-1997，eqv EN 294：1992)

      IEC 60335-2-93：2000 家用和類似用途的電器安全 動力粉碎機的特殊要求

3 術語和定義

      下列術語和定義適用于GB 10395的本部分。

3.1

      切碎機 chipper

      有一個或多個切割裝置，能將樹枝和木頭等有機物料切成碎片的固定式作業機械（見圖1和圖2）。

3.2

      排料槽 discharge chute

      排出被粉碎或切碎物料的排料口延伸通道。

3.3

      排料區 discharge zone

      從機器中排出的被粉碎或切碎物料的分布區域。

3.4

      排氣系統 exhaust system

      將發動機廢氣從排氣口輸送至大氣中的裝置。

3.5

      喂料口 feed intake opening

      用于加入物料并喂入切割機構的開口。

3.6

      防護裝置 guard

      防止操作者或附近人員受到傷害的部件。

3.7

      排料導流器 material discharge deflector

      給加工后的物料從機器中排出時導流的固定式或拆卸式部件。

3.8

      發動機最高轉速 maximum operating engine speed

      切割裝置接合時，發動機按制造廠技術規范和/或說明書進行調整能獲得的最高轉速。

3.9

      正常操作 normal operation

      機器合理預見的任何使用，這種使用包括如下活動：粉（切）碎有機物料、起動、停機、加油或與動力源連接或斷開。

3.10

      正常使用 normal use

      正常操作，外加日常維護、保養、清理、運輸、連接或拆除附件和根據制造廠說明書進行的常規調整。

3.11

      動力源 power source

      提供線性或回轉運動機械能的發動機或電動機。

3.12

      篩網 screen

      柵格 grid

      位于機器的切割裝置和排料槽或排料口之間有助于將大塊有機物料粉（切）碎成小塊的多孔金屬片或條組。

3.13

      粉碎機 shredder

      具有一個或多個切割裝置，能將大塊有機物料粉碎成小塊的固定式作業機械（見圖1和圖2）。

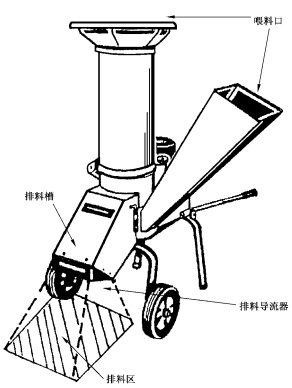

圖1 典型的粉碎機/切碎機示意圖

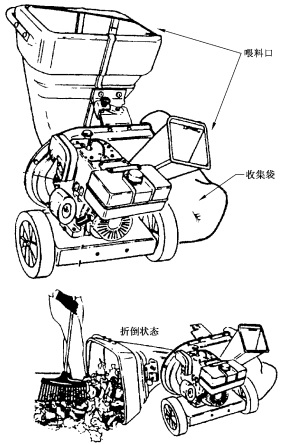

圖2 典型的粉碎機/切碎機示意圖

4 一般結構

4.1 傳動部件

      正常操作時，所有傳動部件（切割裝置除外）均應加以防護，以防止與其接觸。在研制防護系統時應遵循GB 12265.1規定的原則。

      旋轉的防護蓋或防護盤的表面應連續完整或光滑。

4.2 喂料口和安全距離

      為防止與切割裝置接觸，機械的結構應滿足表1和表2規定的要求。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
